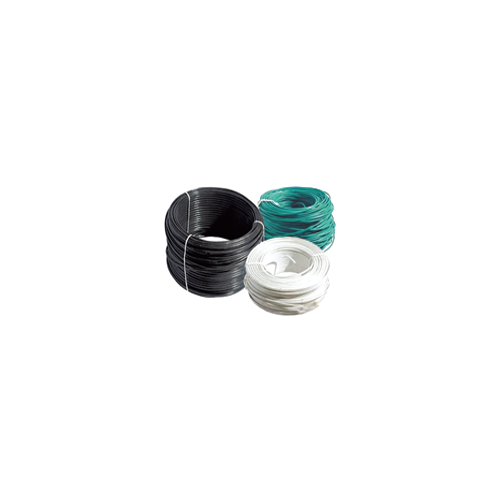

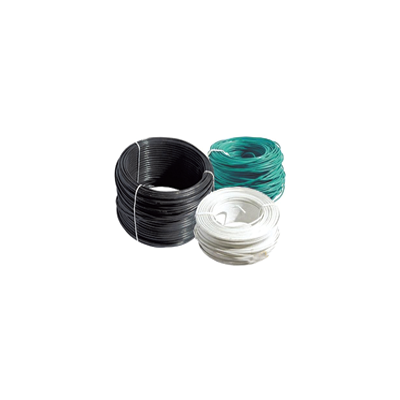

Специальный термопарный, термоэлектродный или компенсационный кабель (провод) используется для подключения термопары к прибору, благодаря чему уменьшается погрешность измерения. В термопарных и термоэлектродных проводах жилы изготовлены из материала того же сплава, что и жилы самой термопары:
В компенсационных проводах для термопар типа «платинородий-платина» (ПП, ДТПS) используются жилы из сплавов меди.
Компания ОВЕН предлагает многожильные и одножильные кабели в различной изоляции для соединения преобразователя термоэлектрического со вторичным прибором.
ВНИМАНИЕ! Кабель СФКЭ продаётся кратно 5 метрам, весь остальной ассортимент термопарного кабеля – кратно 1 метру.
Конструктивное исполнение
Наименование
Описание
Температурный
диапазон
Внешний диаметр
(толщина/ширина)
1 – термоэлектродная проволока
2 – cтеклонить К11С6 с пропиткой кремнийорганическим лаком
Двухжильный однопроволочный кабель
НСХ – тип К(ХА)
Х – хромель «Белая оболочка с красным кембриком» +
А – алюмель «Без оболочки» –
-40…+300 °С
Диаметр жилы: 0,5 мм
(Сечение жилы: 0,196 мм²)
Диаметр жилы: 0,7 мм
(Сечение жилы: 0,385 мм²)
ДКТК011-1,2
Диаметр жилы: 1,2 мм
(Сечение жилы: 1,13 мм²)
2,8/4,0
2, 4 и 5 – обмотка стеклонитью с пропиткой нагревостойким лаком
3 – обмотка фторопластовой запеченной пленкой
6 – обмотка стеклонитью (в противоположную сторону от обмотки 5) с пропиткой нагревостойким лаком
7 – экран из медной луженной оловом проволоки
Провод СФКЭ ХА
2×0,5
Двухжильный многопроволочный провод
С – изоляция из стекловолокна
Ф – изоляция из фторопластовой пленки
К – комбинированная изоляция и оболочка
Э – экранированный
Х – хромель «Красный» +
А – алюмель «Натуральный или белый» -
2 – количество жил
0,5 – сечение жилы мм²
(0,8 – диаметр жилы мм)
-60…+250 °С
3,0/4,5
2 – ПВХ

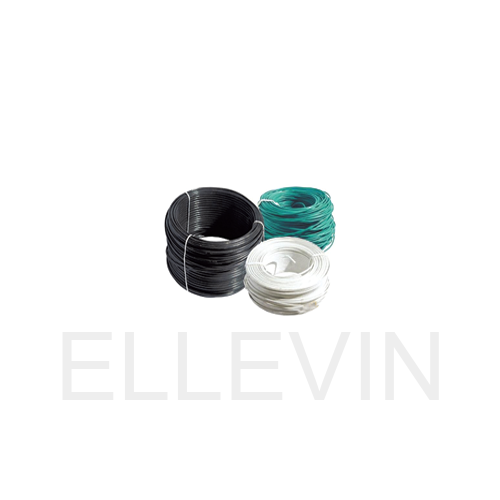

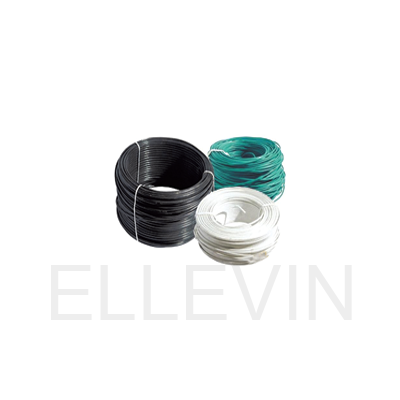

Провод ПТГВВТ ХА 2×1,5
Двухжильный многопроволочный кабель
Провод ПТГВВТ ХА 2×1,5:
П – провод
Т – термоэлектродный
Г – гибкая жила
В – поливинилхлоридная изоляция
В – поливинилхлоридная оболочка
Т – теплостойкий
Цвет оболочки кабеля:
В зависимости от красителя на производстве
Х - Хромель «Чёрный» +
А - Алюмель «Белый (Серый)» –
1,5 – сечение жилы мм² (1,4 – диаметр жилы мм)
-30…+105 °С
3,9/6,7
НСХ – тип L(ХК)
ДКТL011-1,2
Провод СФКЭ ХК
К – копель «Синий» -
0,5 – сечение жилы
Провод
ПТГВВТ НН
2×1,5
Провод ПТГВВТ НН:
Схема подключения:
Н - Нихросил «Розовый» +
Н - Нисил «Чёрный» –
Или
0,5 – сечение жилы мм² (0,8 – диаметр жилы мм)
Провод ПТГВВТ НН 2×0,5
Провод ПТГВВТ ЖК 2×0,5
Провод ПТГВВТ ЖК 2×0,5:
Ж - железо зелёный +
К - сплав константан белый –
2,9/4,9
Провод ПТГВВТ П 2×1
Провод ПТГВВТ П 2×1:
Медь «Красный» +
Сплав ТП «Зелёный» –
1 – сечение жилы мм²
(1,13 – диаметр жилы мм)
6,1/3,6
ДКТК011-0,5 – 10 метров
Кабель термопарный, тип ХА, двухжильный однопроволочный, в изоляции – нить К11С6, диаметр термоэлектродов 0,5 мм2, к поставке подлежит 10 метров.
Провод СФКЭ ХА 2×0,5 – 5 метров
Провод термопарный, тип ХА, двухжильный многопроволочный, в изоляции из стекловолокна и фторопластовой плёнки, экран из медной лужёной оловом проволоки, сечение жилы 0,5 мм, к поставке подлежит 5 метров.
