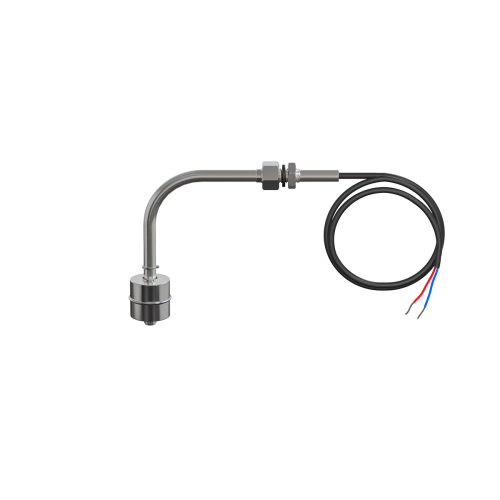

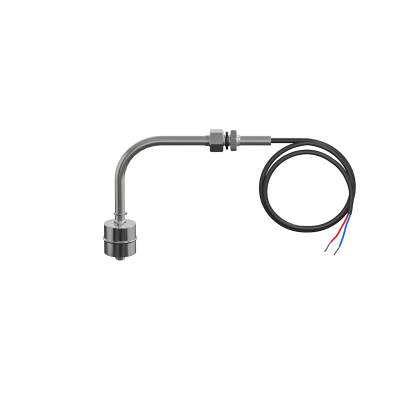

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости в различных резервуарах для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.
Жидкие среды: вода, растворы, светлые нефтепродукты и иные жидкие среды, в том числе и агрессивные, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L.
Для подключения к АСУ ТП датчики ОВЕН ПДУ снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров, ОВЕН ПДУ-Н снабжены электрическим разъемом стандарта DIN 43650 A.
Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.
Модель
Тип монтажа
Вид поплавка
Длина штока L, минимальная
Длина штока L максимальная
(под заказ)
ПДУ-1.1
Горизонтальный
Цилиндрический
100 мм
2 500 мм
ПДУ-2(Н).1
Вертикальный
50 мм
ПДУ-3.1
Шарообразный
3 000 мм
ПДУ-3Н.1
150 мм
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
Длина штока L,
минимальная
максимальная (под заказ)
ПДУ-1.2
ПДУ-2(Н).2
ПДУ-3.2
200 мм
ПДУ-3Н.2
250 мм
ПДУ-3.3
300 мм
Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).
