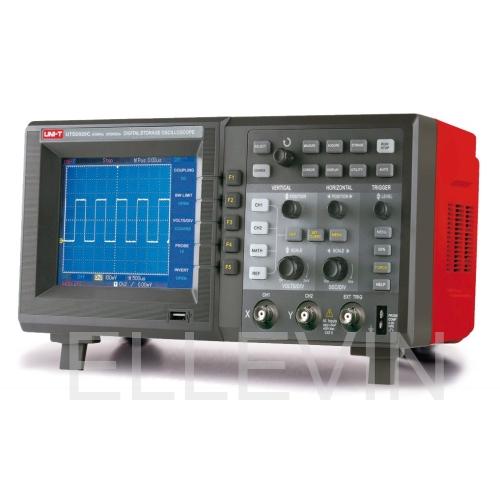

Цифровой осциллограф UTD 2025C

Общее описание

Осциллографы серий UTD2025/3025 обеспечивают удобство в работе, выдающиеся технические показатели и множество передовых функций. Это совершенный инструмент для быстрого и эффективного выполнения измерений. Осциллографы серий UTD2025/3025 оснащены практичной передней панелью, обеспечивающей доступ ко всем функциям и удобство работы.

В дополнение к удобству работы приборы серий UTD2025/3025 также оснащены высокотехнологичными индикаторами и мощными функциями, обеспечивающими высокоскоростные измерения.

Характеристики

Полоса пропускания	25 МГц
Частота дискретизации	В реальном времени 250МГц
Время нарастания сигнала	≤ 14 нс
Максимальный объем памяти	На USB носитель до 200 осциллограмм, 2 х 512k, до 20 осциллограмм, вертикальное разрешение 8 бит
Скорость захвата осциллограмм	2000 осциллограмм в секунду
Коэффициент отклонения	1 мВ/дел — 20 В/дел
Коэффициент развертки	2 мВ - 10В/дел Горизонтальная развертка 20нс – 50сек/деление шкалы
Сохранение	28 параметров
Режимы запуска (синхронизация)	По фронту, по импульсу, поочередный, по видеосигналу
Интерфейсы	USB Device, USB Host, PASS/FAIL возможность управления с компьютера
Дисплей	Цветной ЖК, диагональ 14,5см (5,7 дюймов), 320 х 240 пикселов
Питание	100-240 В, 45-440Гц, САТ II
Цвет	Красно-Черный
Масса	2,5 кг
Габаритные размеры	320 (длина) х 150 (высота) х 130 (глубина) мм
Стандартный комплект	Пробник (переключаемый 1х1 1х10) х 2 шт., кабель USB, кабель питания, инструкция по эксплуатации, программное обеспечение.

Дополнительная информация

Технические характеристики UTD2025C

Параметр	Значение
Полоса пропускания	25 МГц
Частота дискретизации	В реальном времени 250МГц
Количество каналов	2
Время нарастания фронта	≤ 14 нс
Вертикальная развертка	2 мВ - 10В/дел
Горизонтальная развертка	20нс – 50сек/деление шкалы
Тип запуска	По фронту, по импульсу, поочередный, по видеосигналу
Дисплей	Цветной ЖК, диагональ 14,5см (5,7 дюймов), 320 х 240 пикселов
Автоматическая калибровка	Возможность быстрой автокалибровки пользователем для устранения ошибок связанных с изменениями окружающей среды
Автоматическая настройка	Возможность автоматической настройки осциллограммы и конфигурации параметров нажатием кнопки AUTO
Внутренняя память	2 х 512k, до 20 осциллограмм, вертикальное разрешение 8 бит
Внешняя память	На USB носитель до 200 осциллограмм
Сохранение установок	До 20 конфигураций меню настроек передней панели
Запись экранов осциллограмм	Режим записи на USB носитель экранов осциллограмм, до 1000 экранов на осциллограмму, до 30-ти осциллограмм
MASK TESTING	Сравнение сигнала с предварительно сохраненными в памяти осциллограммами
PASS TEST	Допусковый тест на соответствие эталонной записи
Автоматически измеряемые параметры осциллограммы	28 параметров
Математические функции	Сложение, вычитание, умножение, деление, Фурье анализ
Фильтры	ВЧ, НЧ
Функция увеличения фрагмента осциллограммы	Позволяет одновременно наблюдать всю осциллограмму и ее увеличенный фрагмент
Система регистрации	Режим выборки в реальном времени, эквивалентная выборка, пиковый детектор, режим усреднения
Курсорные измерения	Функция автоматического курсорного трекинга
Порты ввода вывода	USB Device, USB Host, PASS/FAIL возможность управления с компьютера
Размеры	320 (длина) х 150 (высота) х 130 (глубина) мм, масса нетто 2,5кг
