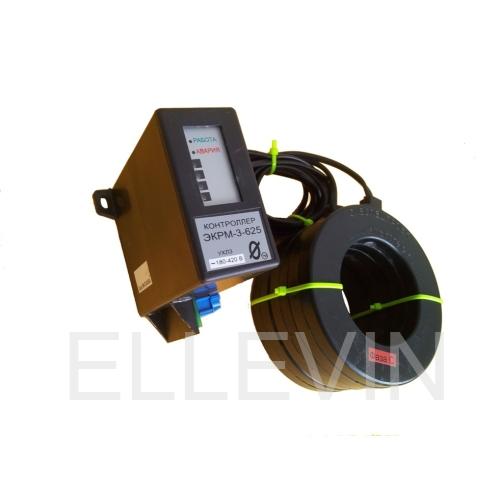

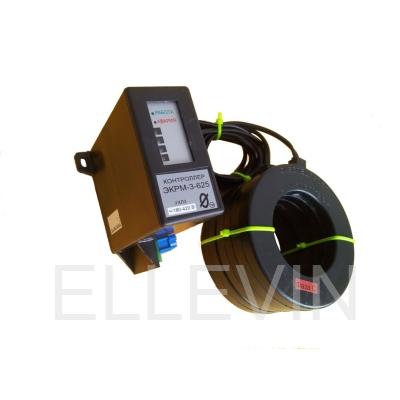

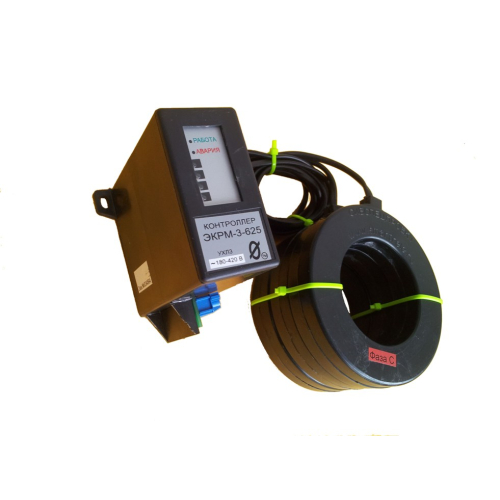

Контроллер электронный ЭКРМ2-625

Артикул:
EKRM2-625
Производитель:
Россия
Контроллеры ЭКР1,ЭКР2 предназначены для непрерывного контроля тока в трехфазных линиях электропередачи переменного тока промышленной частоты 50 Гц напряжением 220/380 B и защитного отключения нагрузки при возникновении аварийных режимов
Наличие: Под заказ
5 985,00 ₽
Быстрая покупка

Общее описание

При косвенном подключении  через трансформаторы тока контроллеры могут использоваться в линиях  на любое напряжение.

Защитное отключение осуществляется путем снятия или подачи переменного  напряжения 220 или 380 В на исполнительный орган: электромагнит контактора или пускателя, электромагнит спускового механизма автоматического выключателя (расцепителя).

Управляющий контакт контроллеров коммутирует цепь переменного тока от 0.1 до 2 А при напряжении до 380 В.

Управляющий контакт контроллера ЭКР1 работает на размыкание цепи при аварийном отключении.

Управляющий контакт контроллера ЭКР2 может работать как на  размыкание, так и на замыкание цепи при аварийном отключении (режим задается потребителем).

Контроллеры обеспечивают четырехуровневую регулируемую защиту по току по трем фазам сети:

 - по уровню  минимальной нагрузки Imin - с регулируемой задержкой срабатывания Tmin;

- по     уровню   тока      перегрузки     Inom - с регулируемой задержкой срабатывания Tnom;

- по   уровню  тока максимальной защиты Imax - с регулируемой задержкой срабатывания Tmax;

- по уровню сверхтока   Iотс - с нерегулируемой задержкой срабатывания.

Контроллеры изготавливаются шести номиналов на диапазон контролируемых токов от 2 до 5000 А. При подключении через трансформаторы тока  диапазон контролируемых токов может быть расширен до 100 КА.

Контроллеры обеспечивают регистрацию даты, времени, контролируемых токов  и причины аварии на момент аварийного отключения.

Контроллер ЭКР1 сохраняет в памяти  параметры четырех последних по времени аварийных отключений.

Контроллер ЭКР2 сохраняет в памяти  параметры  восьми последних по времени аварийных отключений.

Контроллер ЭКР1 имеет в своем составе программируемый таймер, обеспечивающий возможность автоматического подключения/отключения нагрузки по заданной программе в реальном масштабе времени. Число программируемых циклов "включение-отключение" в течение суток - от 1 до 10,  разрешение по времени 1 мин.

Контроллер ЭКР2  таймера не имеет.

Контроллеры  изготавливаются в исполнении УХЛ категории 3 по ГОСТ 15150-69 и предназначены для работы при температуре окружающей среды от -40 до +40 град.С при относительной влажности до 95%.

Питание контроллеров осуществляется от одной фазы сети переменного тока напряжением (220+/-22) В  или (380+/-38) B частотой (50+/-2) Гц. Контроллер сохраняет работоспособность при снижении питающего напряжения на 25% от номинального  продолжительностью не более 5 сек.

Мощность,   потребляемая     контроллером  от сети - не более 20 ВА.

Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который  включается в комплект поставки по требованию заказчика. Один пульт может обслуживать любое количество контроллеров.

Характеристики

Напряжение питания (220+/-22) В или (380+/-38) B частотой (50+/-2) Гц. В
Потребляемая мощность 20 Вт
Номинальный ток 2.0-5000 А
Погодные условия эксплуатации -40 до +40 град.С при относительной влажности до 95%. С°
Габаритные размеры корпуса 65х122х25 мм
Вес 0,250 кг
Способ крепления Контроллеры предназначены для работы совместно с пультом управления и индикации ПУ-04, который включается в комплект поставки по требованию заказчика.
