Общее описание

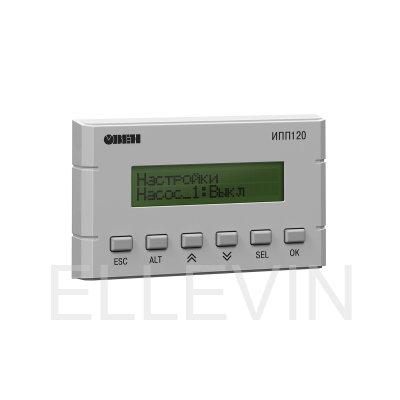

ОВЕН ИПП120 – компактная символьная панель оператора с управляющей логикой. Предназначена для вывода и редактирования текстовых и цифровых параметров системы. Может применяться в тяжелых условиях эксплуатации совместно с программируемыми реле, контроллерами или модулями ввода/вывода, подключенными по сети RS-485.

В ИПП120 на борту есть интерфейс RS-485 для управления устройствами по сети или передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic (начиная с версии 1.10.149). Загрузка алгоритма производится с помощью кабеля microUSB.

Области применения

• Вентиляция
• Отопление
• ГВС
• Насосные групп

Отличительные особенности ИПП120

Коммуникационные возможности:

• Работа в сети по протоколу Modbus RTU/ASCII в режиме Master/Slave.
• Задание управляющей логики по сети RS-485.

Возможности символьного индикатора:

• Видимая область символьного индикатора: 2 строки по 16 символов.
• Возможность корректировки параметров программы пользователя и параметров прибора с помощью 6 механических кнопок.
• Доступ к внесению изменений по паролю.

Конструктивные особенности:

• Крепление в щит в отверстие 22,5 мм.
• Съемный клеммник – для удобства монтажа.

Эксплуатация

• Использование в тяжелых условиях эксплуатации: IP65, -20…+55 °C.
• Конфигурирование в среде Owen Logic (начиная с версии 1.10.149).
• USB-порт для программирования (не требует питания при программировании).
• Возможность питания от бортовой сети =12 В.
