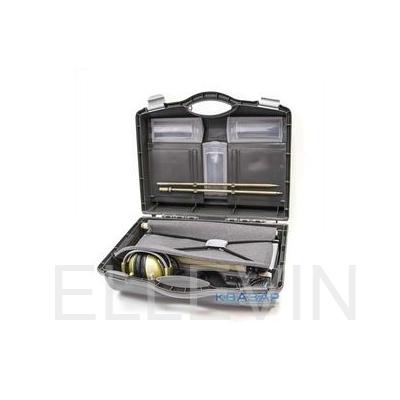

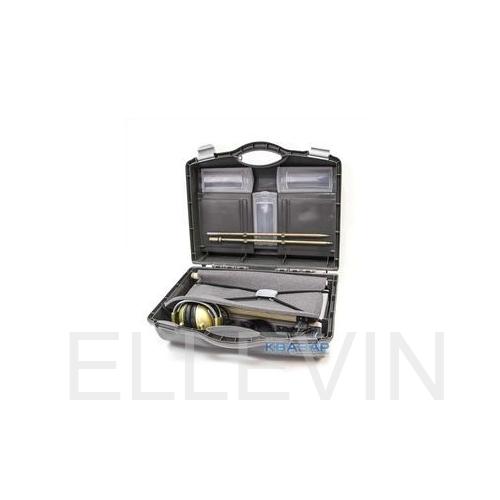

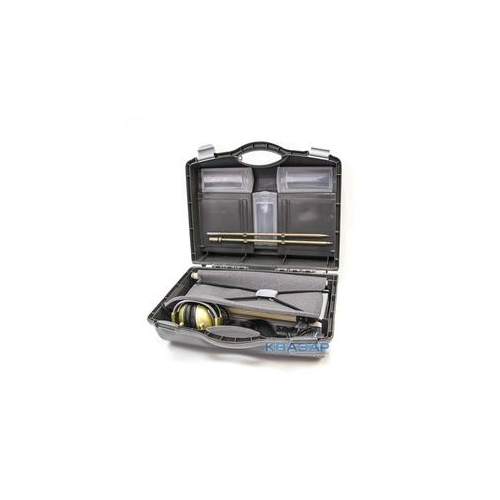

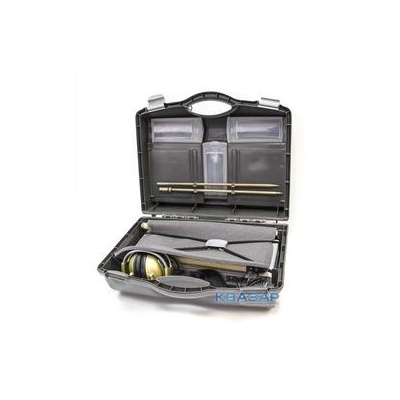

Трассоискатель ИКкт-300

Общее описание

ТУ 4276-003-12719185-2008

Трассоискатель относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения.

Трассоискатель ИКкт-300 имеет два режима работы:

бесконтактный — определение местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
контактный – определение местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к определяемому трубопроводу (кабелю).

Устройство ИКкт-300 состоит из генератора и приемника.

Дополнительная информация

Дальность поиска	до 3 км
Точность поиска подземных коммуникаций от глубины залегания коммуникаций	5%
Габариты упакованного в футляр изделия, мм	200х350х460мм
Вес упакованного в футляр изделия, не более, кг	6,5 кг

Основные технические данные генератора

1.	Питание генератора осуществляется от сети переменного тока	напряжением 220±20В; частотой 50 - 60Гц
2.	Выходное напряжение на нагрузке 10 Ом составляет, не менее, В	20
3.	Максимальный ток в нагрузке в диапазоне, А	от 0,15 до 15
4.	Частота генератора имеет два значения:
	фиксированная частота, Гц	1000±2
	регулируемая частота, Гц	от 950 до 1100
5.	Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом, сек	1±0,1
6.	Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне	от 5% до 95%
7.	Генератор может работать на омическую нагрузку сопротивлением	от нуля (короткое замыкание) до бесконечности (холостой ход)
8.	Габаритные размеры корпуса генератора, мм, не более	260х236х69
9.	Масса генератора, кг, не более	1
10.	Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности	от минус 20 до 40°С; 98% при 20°С

Основные технические данные приемника

1.	Напряжение питания приемника от трех элементов питания (АА), В	от 3,3 до 5
2.	Средний ток потребления приемника, не более, мА	6
3.	Габаритные размеры, не более, мм	137х206х66
4.	Масса, не более, кг	0,5
5.	Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
6.	на частоте 50 Гц	100
7.	на частоте 1000 Гц	50
8.	Центральная частота полосы пропускания приемника в активном режиме, Гц	1000±50
9.	Ширина полосы пропускания приемника на уровне 0,7 от максимума на центральной частоте 1000Гц, не более, Гц	70
10.	Центральная частота полосы пропускания приемника в пассивном режиме, Гц	50±1
11.	Ширина полосы пропускания приемника на уровне 0,7 относительно центральной частоты 50Гц, не более, Гц	5
12.	Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, не менее, ч	100
13.	Прибор сохраняет работоспособность при воздействии рабочих температур, ^оС	от -20 до +40
14.	Допустимая относительная влажность воздуха (при 20^оС)	98%

Комплектность

1.	Приемник	1шт.
2.	Генератор поисковый ГП-300	1шт.
3.	Антенна	1шт.
4.	Штырь с гальв. связью	1шт.
5.	Электромагнитная рамка*	1шт.
6.	Клипса магнитная	1шт.
7.	Провод для поключения магнитной клипсы	1шт.
8.	Провод для подключения электромагнитной рамки*	1шт.
9.	Провод для подключения штыря с гальв. связью	1шт.
10.	Телефон головной	1шт.
11.	Элемент питания тип (АА)	3шт.
12.	Отвертка	1шт.
13.	Паспорт	1шт.
14.	Сумка-кейс	1шт.

*поставляются по дополнительному заказу

Сравнительная таблица технических характеристик трассоискателей

№	Наименование	ИКкт-50	ИКкт-300	"Квазар"	КИП-2К	"Контур"
1.	Дальность поиска, км	до 3	до 3	до 5	до 5	до 4
2.	Глубина обнаружения, м	3-5	5-10	5-7	5-10	3-5
3.	Точность поиска, % от глубины залегания	5	5	3	5	5
4.	Питание:
	генератора	8 элементов 373 (D)	220В	аккумулятор 12В	220В или аккумулятор 12В	8 элементов 373 (D)
	приемника	3 элемента 316 (АА)	3 элемента 316 (АА)	3 элемента 316 (АА)	3 элемента 316 (АА)	3 элемента 316 (АА)
5.	Выходная мощность генератора, Вт	35	300	70	500	50
6.	Вес комплекта в футляре, кг	4,55	5,32	8,12	8,0	5,5
7.	Режим эксплуатации	от -20 до +40^оС	от -20 до +40^оС	от -20 до +40^оС	от -20 до +40^оС	от -20 до +40^оС
8.	Частоты, Гц:
	генератора	50; 1000	1000; 950-1100	500; 1000; 5000	50-10000	1000
	приемника	50; 100; 1000	50; 1000	50; 100; 500; 1000; 5000	50; 100; 300; 1000; 9000	50; 100; 1000

К этому товару пока нет комментариев.
Ваш комментарий будет первым!

Ваш комментарий

Все поля обязательны для заполнения.

Трассоискатель ИКкт-300

Общее описание

Дополнительная информация

Ваш комментарий

Похожие товары

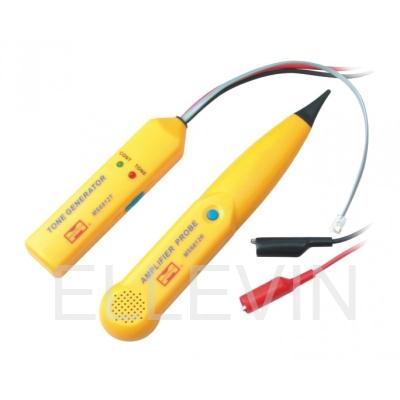

Трассоискатель тестер
MS6812A

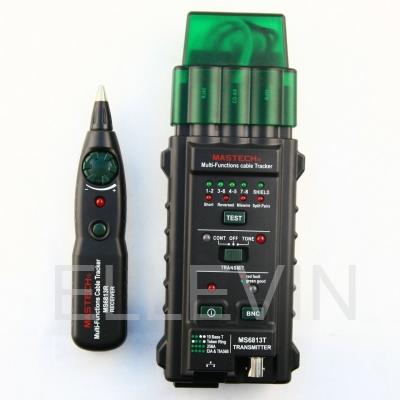

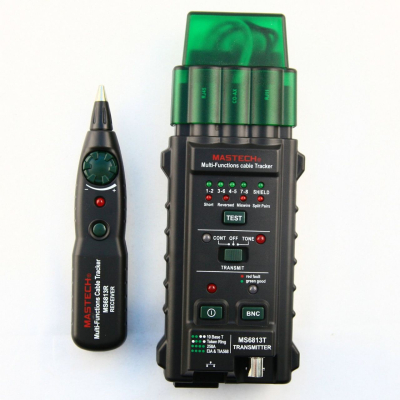

Трассоискатель тестер
MS6813

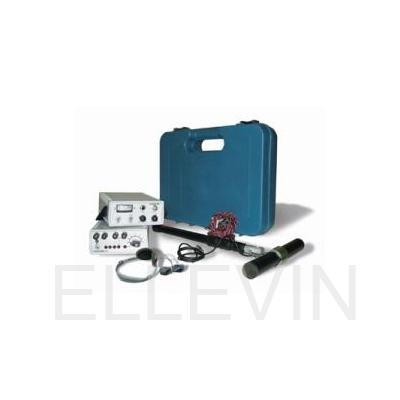

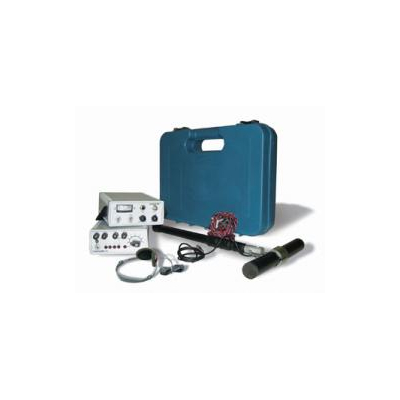

Трассоискатель подземных коммуникаций ИКкт-50
