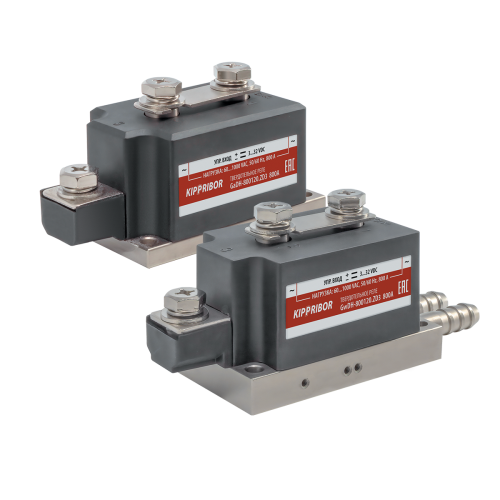

Твердотельные реле GwDH и GaDH специально разработаны для коммутации мощной нагрузки, индуктивной нагрузки, а также нагрузки, пусковые токи которой сложно прогнозировать (нагрузка индуктивная большой мощности, трансформаторы, сварочное оборудование). ТТР данных серий охватывают наиболее широкий диапазон коммутируемых токов.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Модификация ТТР
Рекомендуемый предельный ток нагрузки
Максимально допустимый ток нагрузки
резистивная нагрузка
индуктивная нагрузка
GaDH-xxx120.ZD3
GaDH-500120.ZD3
375 А
50 А
500 А
GaDH-600120.ZD3
450 А
60 А
600 А
GaDH-800120.ZD3
80 А
800 А
GwDH-xxx120.ZD3
GwDH-500120.ZD3
GwDH-600120.ZD3
GwDH-800120.ZD3
ТТР данных серий ориентированы на коммутирование мощной нагрузки с большими токами. Большие токи вызывают значительное выделение тепла. В связи с этим в конструкции ТТР GwDH и GaDH применяются особые конструктивные решения, призванные увеличить эффективность отведения тепла от силовых ключей.
* – полупроводниковые элементы, которые наносятся напылением на керамическую подложку, прочно связанную с медным основанием твердотельного реле.
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
